Lokátor káblov je zariadenie na ovládanie a lokalizáciu káblov. Slúži na určenie trasy kábla v stene, identifikáciu sieťového kábla v serverovni, lokalizáciu prerušenia elektrickej inštalácie automobilu, overenie poradia pripojenia v kábli RJ-45 a kontrolu stavu telefónnej linky.

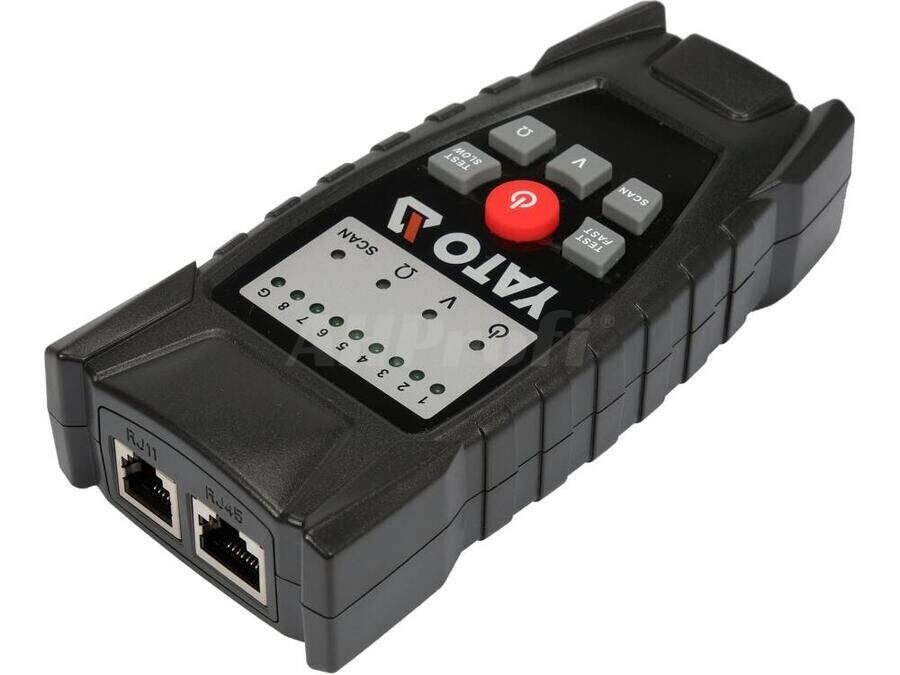

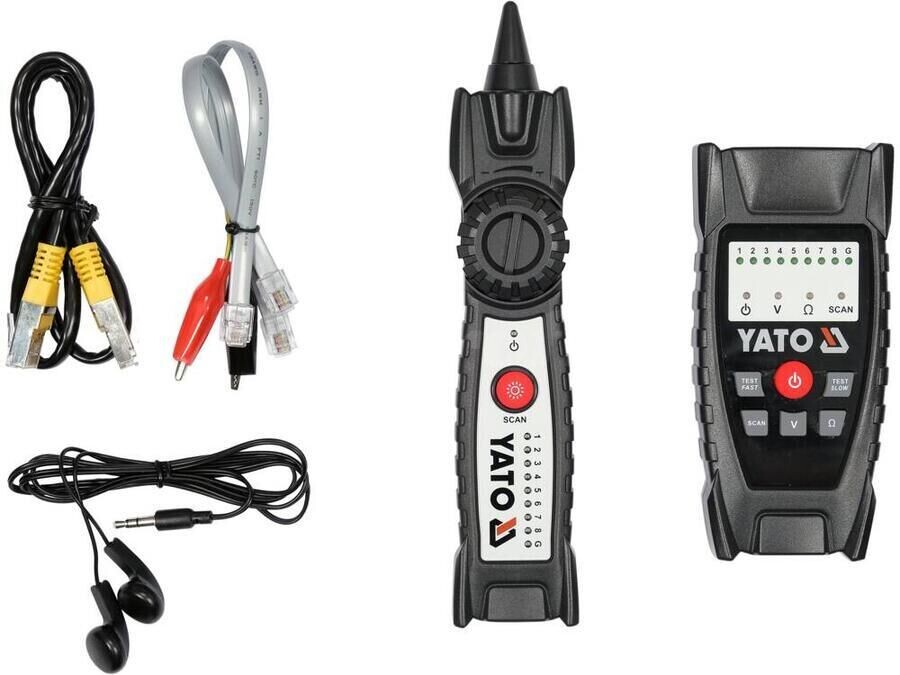

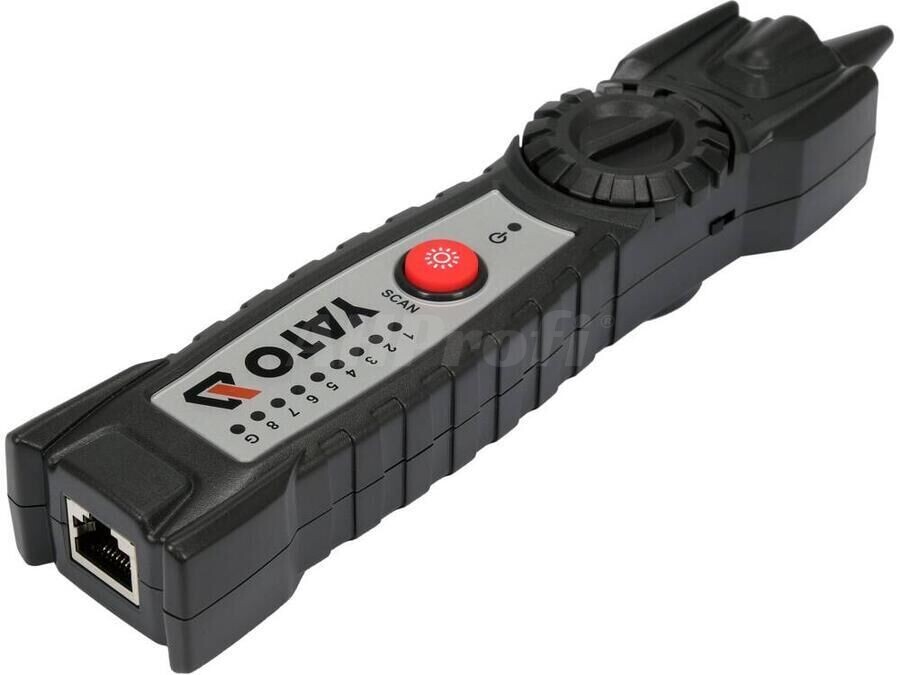

Skladá sa z dvoch zariadení: vysielača a prijímača. Vysielač sa pripojí k hľadanému vodiču a následne po zapnutí funkcie SCAN vysiela signál s frekvenciou známou prijímaču. Prijímač dokáže bezdrôtovo zachytiť signál zo vzdialenosti až niekoľkých centimetrov od hľadaného kábla.

Je odolný voči rušeniu. Signál prijatý prijímačom je prevedený na zvuk bez šumu a praskania. Výkon vysielača umožňuje prenos signálu po kábli na vzdialenosť minimálne 1 kilometer. Zabudovaná jack zásuvka v prijímači umožňuje pripojiť napríklad slúchadlá obsiahnuté v sade.

Funkcie:

• Umiestnenie a vedenie kábla.
• Miesto prerušenia kábla.
• Overenie poradia zapojenia v kábli RJ45.
• Ovládanie napätia telefónnej linky.
• Kontrola polarity napätia na telefónnej linke.
• Kontrola prítomnosti skratu.

Technické parametre:

• Materiál: ABS plast.
• Rozmery vysielača: 63 x 134 x 31 mm.
• Rozmery prijímača: 40 x 200 x 32 mm.
• Napájanie vysielača / prijímača: 3 x AAA / 6F22 - 9V.
